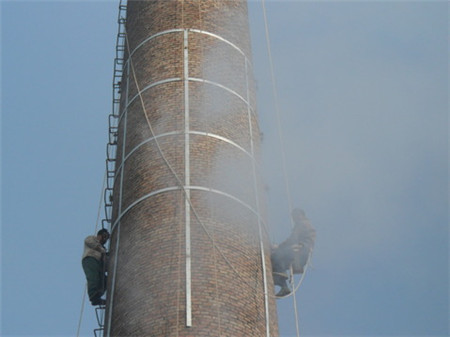

磚煙囪維修內(nèi)壁防腐技術(shù)要求 一、煙囪內(nèi)壁維修OM涂料施工工藝 施工工序：水沖洗刷界面劑一道由上至下滾涂膩?zhàn)?厚度O.8mm)滾涂OM-4涂料底涂一道(厚度0.2mm)粘貼玻璃纖維布層(厚度0.2mm)滾涂OM-4涂料面涂一道(厚度0.2mm)OM-5涂料二道(厚度0.4mm)。 1、煙道及煙囪內(nèi)壁水沖洗 水沖洗的用水量根據(jù)煙囪內(nèi)壁實(shí)際情況，約為15-20kgm2。沖洗后的表面要求要潔凈、無(wú)油不得出現(xiàn)開(kāi)裂、起砂、脫殼、蜂窩麻面等，至下道工序施工前內(nèi)壁表面應(yīng)該干燥，在20mm深度內(nèi)的含水率小于6％內(nèi)壁水沖洗 2、施工表面涂刷界面劑 要求涂刷均勻無(wú)遺漏，無(wú)流掛痕跡。此道工序封閉了內(nèi)襯表面的細(xì)微孔隙，并深入滲透到內(nèi)襯中，有利于增強(qiáng)OM膩?zhàn)拥母街Α?/p> 3、滾涂環(huán)氧膩?zhàn)?厚度要求不小于0.8mm，施工后平整度每0.5平方米≤5mm。有利于增強(qiáng)OM涂料的附著力。 4、滾涂OM-4涂料底涂一道 滾涂：滾涂施工是借助滾筒刷在被涂物體上來(lái)回滾動(dòng)進(jìn)行涂刷的。滾涂適用于較大面積的涂裝，工作效率高于刷涂。施工后涂層干燥厚度為0.2mm。 施工操作方法：施工時(shí)，滾刷蘸上涂料，反復(fù)滾動(dòng)將涂料大致分布在被涂物表面，接著用滾刷上下密集地滾動(dòng)，將涂料涂刷開(kāi)，最后用滾刷按一定的方向滾動(dòng)，使涂料均勻涂刷在被涂物表面。 施工操作注意事項(xiàng)：滾刷每次蘸涂料不宜過(guò)多，刷子浸料不宜超過(guò)刷子毛長(zhǎng)的二分之一，以防引起流掛和滾刷移動(dòng)時(shí)涂料流淌。開(kāi)始滾涂時(shí)，對(duì)滾刷輕微地的施加壓力，隨著滾刷上涂料逐漸減少，逐漸增加壓力，盡量使涂膜厚度均勻。 一切工具和容器禁止與水接觸。天氣干燥氣溫又較高時(shí)，刷子應(yīng)每小時(shí)用稀料清洗一次，防止刷毛粘固，涂刷時(shí)應(yīng)縱橫交錯(cuò)進(jìn)行，縱橫各刷一次為一遍。 材料配制： 根據(jù)當(dāng)天施工計(jì)劃，將足夠的防腐涂料及輔助材料領(lǐng)出倉(cāng)庫(kù)。涂料的配制應(yīng)嚴(yán)格按照產(chǎn)品說(shuō)明書(shū)的技術(shù)要求進(jìn)行調(diào)配，并在規(guī)定時(shí)間內(nèi)用完。 涂料開(kāi)桶后，應(yīng)進(jìn)行攪拌，同時(shí)檢查涂料的施工粘度，并根據(jù)實(shí)際情況進(jìn)行調(diào)整，直至達(dá)到規(guī)定的施工粘度。稀釋劑的加入量不得超過(guò)一次使用量的20。 按油漆材料說(shuō)明的配比，以及溫度、濕度、層次要求，進(jìn)行配制分析試驗(yàn)。試驗(yàn)配方不小于5個(gè)，分別在編號(hào)的試片上試涂。經(jīng)過(guò)24小時(shí)自然干燥后，對(duì)試片涂層進(jìn)行測(cè)試，確認(rèn)各性能指標(biāo)達(dá)到要求后，確定配比及粘度。涂料涂刷的技術(shù)要求及質(zhì)量檢查：涂料涂裝前，鋼板表面處理應(yīng)符合國(guó)家規(guī)定的現(xiàn)行有關(guān)標(biāo)準(zhǔn)要求，特別要注意交叉及陰角處的處理質(zhì)量和涂裝質(zhì)量。 施工環(huán)境溫度宜5-30℃，相對(duì)濕度<80％；在相對(duì)濕度較高(80～85％)時(shí)，應(yīng)保持良好通風(fēng)。同時(shí)要求鋼板表面干燥、清潔。 施工現(xiàn)場(chǎng)應(yīng)有良好的通風(fēng)設(shè)備，以及時(shí)排出有害粉塵及揮發(fā)性溶劑。防腐蝕涂料與稀釋劑等材料在貯存、施工及干燥過(guò)程中，不得與酸、堿及水接觸。嚴(yán)禁明火，并應(yīng)防塵、防曝曬。 配制好的涂料應(yīng)在規(guī)定時(shí)間內(nèi)將涂料用完。涂刷時(shí)一般不加稀釋劑，但若涂料粘度太大，影響操作，則可添加不大于5％的專(zhuān)用烯釋劑。在涂裝施工中，應(yīng)隨時(shí)檢測(cè)每道濕膜的厚度，只有濕膜厚度達(dá)到要求，才能保證干膜厚度達(dá)到設(shè)計(jì)要求，進(jìn)而確保涂層的使用壽命。涂層表面應(yīng)光滑平整，顏色一致，無(wú)針孔、氣泡、漏涂和破損等現(xiàn)象。 漆膜的外觀檢查：濕膜不得有縮孔縮邊、起泡、流掛等弊?。桓赡け砻娌坏糜嗅樋?、龜裂等弊病，涂層表面應(yīng)光滑平整，顏色一致。 5、粘貼玻璃纖維布一層 玻璃纖維布采用無(wú)臘型，無(wú)捻粗紗平紋布，厚度一般為O.2mm，鋪貼玻璃布時(shí)，拉力松緊要一致，涂膠料和滾壓膠料是玻璃布工程的關(guān)鍵工序，膠料要涂得均勻，滾壓要用力一致，使膠液充分滲入玻璃布的孔眼及玻璃纖維內(nèi)，與玻璃布結(jié)成整體。 6、OM-4涂料面涂一道 7、OM-5涂料二道各施工要點(diǎn)的控制：1)混凝土筒壁基層處理后的要求 a、混凝土筒壁處理后基體應(yīng)平整密實(shí)，襯里表面無(wú)油污、淤漿、水泥末、疏松、蜂窩、麻面和其他表面缺陷。 b、含水率低于6％以下。 c、采用環(huán)氧膩?zhàn)诱移胶?，表面?yīng)平整無(wú)局部凹凸不平，膩?zhàn)拥暮穸纫蟛恍∮?.8mm。 d、凸出磚塊機(jī)械打磨后要求達(dá)到陰角圓弧過(guò)渡R>10mm以上，陽(yáng)角圓弧過(guò)渡R>5mm以上。 e、砼表面不允許出現(xiàn)孔洞、剝落等大的混凝土缺陷。若基體表面和需襯里表面沒(méi)有達(dá)到上述要求的，由基體施工單位進(jìn)行返修。 2)水沖洗施工要領(lǐng) 水沖洗的目的是為了沖去煙囪內(nèi)表面的浮塵、雜物，建筑垃圾物等異物，同時(shí)也是為了增強(qiáng)OM涂料與內(nèi)襯的粘接強(qiáng)度。 a、噴氣壓力控制在6-8Kgf/cm2，完全除去雜物。 b、沖水后必須充分，以完全除去殘余物和灰塵。c、特別要注意腳手架、內(nèi)部支架等的上面不能殘留雜物。3)燈光照明 煙囪內(nèi)部即使白天仍光線太差，達(dá)不到施工要求，需要另外的燈光照明。如果照明條件不好，涂裝工作是做不好的，因?yàn)楣ぷ魅藛T看不清楚表面，更看不到工作的結(jié)果。同樣質(zhì)量檢查員也不能看清，就不能有效地控制質(zhì)量。對(duì)煙囪內(nèi)的照明程度要求能夠閱讀印刷報(bào)刊，并且避免局部陰影現(xiàn)象。我單位在施工時(shí)使用的5支1000支的防爆型碘鎢燈完全可以滿足使用要求。 4)煙囪及煙道防腐施工要領(lǐng)： a、環(huán)氧膩?zhàn)邮┕、環(huán)氧膩?zhàn)硬牧吓浔龋?環(huán)氧樹(shù)脂：固化劑T-3l：石英粉=1：0.3：0.8～1．2 b、配比方法：將環(huán)氧樹(shù)脂和固化劑用攪拌器充分?jǐn)嚢瑁賹⑹⒎鄣谷肫渲袛嚢杈鶆蚣纯伞?/p> c、施工方法：水泥基體的陰、陽(yáng)角部分用抹子抹成圓弧過(guò)渡狀，表面用抹子均勻地抹一層，厚度一般為0.8mm以上。風(fēng)干時(shí)間：約4-12小時(shí)，溫度10—30℃。 d、環(huán)氧膩?zhàn)訖z查：涂抹后表面無(wú)凹凸現(xiàn)象，厚薄要均勻一致。對(duì)表面仍有凸起現(xiàn)象的，用砂紙輕輕磨平，對(duì)有凹陷的地方，用環(huán)氧膩?zhàn)犹顫M。 B、OM涂料防腐施工要領(lǐng) 檢查基層狀況，要求環(huán)氧膩?zhàn)悠秸?、干燥?涂刷OM-4底涂一道待涂膜不發(fā)粘，不粘手，方可進(jìn)行下一道程序。各涂層應(yīng)保證足夠的厚度，且厚度應(yīng)均勻，涂層應(yīng)牢固，無(wú)鼓泡、無(wú)開(kāi)裂及無(wú)脫落現(xiàn)象。 根據(jù)周?chē)氖┕きh(huán)境，如不能滿足涂刷要求，施工時(shí)要采取措施，改善施工環(huán)境。 總漆膜涂層厚度要求不得低于1.8mm。 內(nèi)襯施工方案 1、隔熱層（憎水性珍珠巖） 2、隔熱層厚度設(shè)計(jì)為100mm，應(yīng)防止落入膠泥或磚屑。 a填充憎水性珍珠巖板時(shí)，應(yīng)在內(nèi)襯每砌好10層磚后填充一次，隔熱層應(yīng)填充飽滿。 b防沉帶在高度方向的間距設(shè)計(jì)為2m，防沉帶與筒壁之間設(shè)10mm膨脹縫。 c施工時(shí)，應(yīng)經(jīng)常檢查隔熱層厚度及防沉帶下部隔熱層是否填充飽滿。 3、MU15粘土質(zhì)耐火磚砌筑 1）MU15粘土質(zhì)耐火磚配套使用水玻璃型耐酸膠泥砌筑，并按設(shè)計(jì)圖紙進(jìn)行施工。 2）、設(shè)計(jì)圖紙已將磚型按煙囟內(nèi)徑尺寸布置，施工中無(wú)須切割、打磨，直接按圖紙磚型施工即可。 3）、砌體應(yīng)錯(cuò)縫砌筑，同一磚層前后相鄰磚列和上下磚層的磚縫不得重縫。 4）、砌體應(yīng)橫平豎直，表面光滑平整，并盡量做到無(wú)錯(cuò)臺(tái)。 5）、砌體的磚縫內(nèi)，水玻璃型耐酸膠泥應(yīng)飽滿并接縫嚴(yán)密，磚縫為3mm–5mm,表面應(yīng)勾縫，砌筑后磚面應(yīng)清潔。 6）、復(fù)雜或重要部位必要時(shí)可進(jìn)行預(yù)砌筑。 7）、不得在砌體上砍鑿磚，砌磚時(shí)應(yīng)用木錘或者橡膠錘找正，在水玻璃型耐酸膠泥凝固后，不得敲打砌體。 8）、砌磚間歇時(shí)應(yīng)做成階梯形的斜茬。 9）、耐火磚不得使用有缺角少棱的磚。 10）、耐火磚及膠泥在施工及存放過(guò)程中應(yīng)防止雨淋。 4、水玻璃型耐酸膠泥施工 1）、水玻璃型耐酸膠泥膠泥是耐火磚的配套產(chǎn)品。 2）、水玻璃型耐酸膠泥為塑料桶包裝。粉料、粘合劑（水玻璃）、固化劑配制比例如下（重量比）：1:0.4:0.03。配置水玻璃耐酸膠泥時(shí)，將水玻璃與固化劑一起加入，并攪拌均勻。鈉水玻璃施工環(huán)境溫度不應(yīng)低于15℃，當(dāng)達(dá)不到溫度要求時(shí)，應(yīng)采取加熱保溫措施。 3）、水玻璃型耐酸膠泥在施工中打開(kāi)即可使用，濃度無(wú)須調(diào)整。 4）、在施工過(guò)程中，回彈到地面的膠泥不得使用。 5）、水玻璃型耐酸膠泥在使用過(guò)程中嚴(yán)禁加入水。 6）、在水玻璃耐酸膠泥終凝前，一次砌筑的高度應(yīng)以不變形為限，待凝固后繼續(xù)施工。 7）、采用擠漿法砌筑，膠泥應(yīng)飽滿、密實(shí)，飽滿度要求達(dá)到90%。 5、運(yùn)輸及存放 1）、以上所有產(chǎn)品須用有防潮防雨設(shè)施的車(chē)輛運(yùn)輸，裝卸時(shí)不得拋扔，碰壓，防止散包和塑料桶損壞。 2）、以上所有產(chǎn)品應(yīng)存放在干燥、防潮、防雨和防曬的倉(cāng)庫(kù)內(nèi)保管，產(chǎn)品應(yīng)分類(lèi)存放，堆碼整齊，下面須用有防潮的用具鋪墊。
|
